UP Xtreme Series
Meilleures performances et Complètement prêt pour l'IA
UP Xtreme Series
UP Xtreme est la première haute performantes , compactes et carte UP extensible , alimentée par l' Ultra - Faible Alimentez les processeurs Intel® Core ™ de 8e génération i3/i5/i7 et le processeur Celeron . Avec une mesure de seulement 120 mm x 122 mm, il offre un ensemble complet de fonctionnalités et E/S qui permet tu à atteindre étonnant performances en seulement 15W.
Combiner la cru puissance de la carte UP Xtreme avec AI CORE X pour augmenter votre IA sur le Bord . _ Rencontrer la plus Achevée produit famille d' accélérateurs de réseaux de neurones pour Bord appareils . La expansion planches sommes disponible en MiniCard / mPCIe , M.2 2230 et M.2 2280. Avec juste quelques _ watt de puissance consommation , chacun ébrécher livre en haut à quatre mille milliards opérations par seconde (TOPS) avec un Neural Compute Engine capable de fournir en haut à un TOPS pour la Edge moderne ultime . _
|
|
Alliance des solutions Intel® IdO |
|
|
Puissant La série UP Xtreme est alimentée par la 8e génération , ultra- faible Alimentation des processeurs Intel® Core ™ i3/i5/i7 et Celeron . Il peut chronométrer en haut à 4,6 GHz en utilisant seulement 15W TDP. La le GPU interne est le impressionnant Intel® UHD Graphics 610 et est capable de sortie vidéo 4K . Ce fonctionne à une base fréquence de 350 MHz et peut atteindre en haut à un maximum de 1,05 GHz. |
|
|
Prêt pour l'IA UP Xtrême fournit traitement IA haute performance pour bord l'informatique candidatures . Il est capable de s'étendre en haut à 6x Intel® Movidius ™ Myriad X VPU et prend en charge UP AI Core X, AI Core XM 2280, Vision Plus X et Net Plus. |
|
|
Extensible
|
|
|

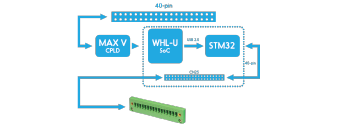

E/S programmables via MCU La Le MCU intégré est un STM32F103C8T6 basé sur ARM M3 fonctionnant à 72 Mhz avec les E/S exposées via plaquette 40 broches connecteur . Le MCU vient préprogrammé avec la fonctionnalité CEC (Consumer Electronics Control). Les développeurs peuvent également prendre avantage de la MCU STM32 polyvalent , redéfinissant les E/S avec divers cadres et outils . |
|
|
Industriel L' UP Xtrême apporte industriel noter Caractéristiques à la gamme de produits UP , tels que :
|
|
|
Communauté Prise en charge Au _ cœur de UP Squared mensonges notre communauté UP en ligne . Ce comprend des utilisateurs et développeurs qui pro-activement Support et partager connaissances avec chaque autre à aider apporter des projets UP à la vie. Assistance technique , téléchargements et _ difficulté tournage sommes disponible sur la communauté UP . |
|
|
Prêt pour la production l'informatique système La compatibilité avec Linux, Android et tout les distributions Windows 10 donner tu génial flexibilité , évolutivité et _ mise sur le marché rapide . |
Système Détails

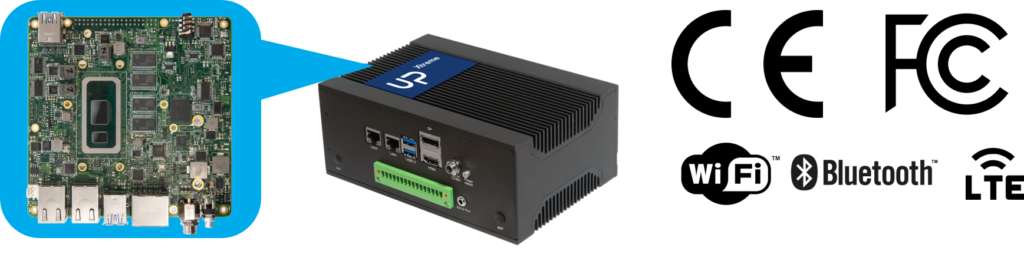

Présentation du matériel
- Carte UP Xtreme avec processeur Intel de 8e génération Processeurs
- Carte graphique Intel® UHD 610
- Certifié CE/FCC Classe A
- Fi , Bluetooth et LTE
Logiciel Aperçu
- Compatibles avec Microsoft Windows 10 complet version , Linux ( ubilinux , Ubuntu, Yocto ) et Android
- Optionnel à viens Pre installé avec Windows 10
Technologie Caractéristiques
UP Xtreme Bord Calculer Kit d'activation
|
SoC |
Intel® Core ™ i7-8665UE ( jusqu'à à 4,4 GHz) |
|
Intel® Core ™ i5-8365UE ( jusqu'à à 4,1 GHz) |
|
|
Intel® Core ™ i3-8145UE ( jusqu'à à 3,9 GHz) |
|
|
Intel® Celeron 4305UE ( jusqu'à à 2,0 Ghz) |
|
|
# de cœurs |
i 3-8145UE/ Celeron 4305UE-Duo Core |
|
i 7-8665UE/i5-8365UE-Quad Core |
|
|
Graphique |
Carte graphique Intel® UHD 610-Celeron 4305UE |
|
Carte graphique Intel® UHD 620 |
|
|
VPU |
Optionnel via M.2 2280, mPCIe , 100 broches |
|
FPGA |
Intel® FPGA Altera MAX 5 |
|
MCU |
STM32 |
|
Système Mémoire |
4 Go |
|
8 Go |
|
|
16 GB |
|
|
Capacité de stockage |
64 Go |
|
BIOS |
UEFI |
|
RTC |
Oui |
|
RÉVEIL SUR LAN ( WOL ) |
Oui |
|
MINUTERIE DE GARDE |
Oui |
|
PXE |
Oui |
|
Compatibles en fonctionnement système |
Microsoft Windows 10 complet version , Linux ( ubilinux , Ubuntu, Yocto ), Android. |
|
Pre installé en fonctionnement système |
Windows 10 en option |
|
Du pouvoir Exigence |
12 ~ 60V DC-IN ( verrouillable connecteur ) |
|
Du pouvoir la fourniture taper |
AT/ATX ( mode AT par défaut ) |
|
Du pouvoir consommation ( typique ) |
26W |
|
Dimensions (L x l) |
132x190x103mm |
|
Montage |
Montage VESA assiette inclus |
|
Température de fonctionnement |
-4 °F ~ 158 °F (-20 °C ~ 70 °C) |
|
Température de stockage |
-40°F ~ 176°F (-40°C ~ 80°C) |
|
Humidité de fonctionnement |
0% ~ 90% relatif humidité , sans condensation |
|
Certificat |
CE/FCC Classe A |
|
Refroidissement |
sans ventilateur |
|
Accessoires |
thermique bloquer pour l' extension AI Core XM2280 |
|
Pays d' origine |
Taïwan |
|
Longévité |
2031 |
|

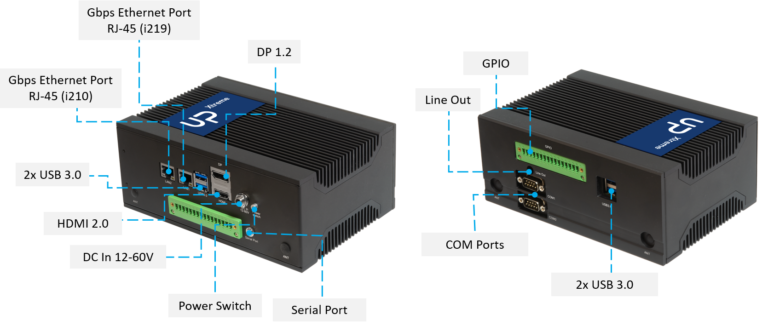

Affichage |
|
|
HDMI |
1 (HDMI 2.0) |
|
DP |
1 (DP 1.2 ） 4K à 60 Hz |
|
E/S |
|
|
l'audio |
l'audio Sortie / Entrée micro |
|
USB |
4x USB3.0 ( type A) |
|
Port série |
2x RS232/422/485 |
|
interface disque dur |
1 x SATA 3.0 |
|
Fente d'extension |
clé M.2 2280 B+M |
|
clé M.2 2230 E |
|
|
1x mPCIe |
|
|
Bus GP 40 broches |
1 via Phénix 1 |
|
Bus GP 100 broches |
1 |
|
Emplacement SIM |
1 |
|
Les autres |
Phénix 1 : 3V3, 5V, GND, I2C, GPIO x8, PWM x2 |
|
Phoenix 2:3V3, GND, I 2C, GPIO , CAN RS & TX, ADC x7 |
|
|
Connectivité |
|
|
Ethernet |
2 x GbLAN (1x Intel i210, 1x Intel i219) |
|
Wi -Fi 5/6 |
option ( via . M.2 2230 ) |
|
Bluetooth |
option ( via . M.2 2230 ) |
|
LTE/4G/ 5G |
facultatif ( via . mPCIe ) |
Extensions
|
|

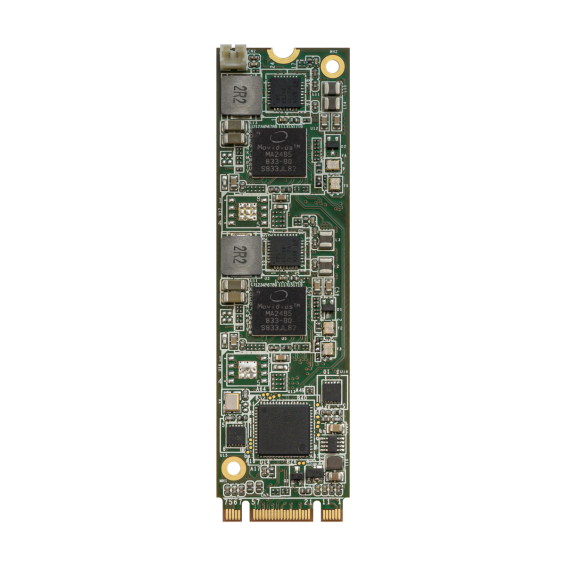

Accélérateur matériel IA avec 2x Intel® Movidius ™ Myriad ™ X |
|
|
|
|
|
Module mondial Quectel 4G LTE CAT4 EG-25G Mini PCIe avec câble RF, bande complète LTE et antenne GPS |
Que pouvez- vous atteindre avec UP Xtreme ?
UP Xtreme est destinée à l'industrie , l' IoT , l'automatisation , la robotique secteurs d'activité , et beaucoup plus . Montée en puissance n'importe quel application ce Besoins plus de puissance CPU , de mémoire capacité et les entrées/ sorties riches sont tout possible Merci à la extrême performances de UP Xtreme . Surnommée la Ferrari de la famille UP , la puissance de UP Xtreme se rend en haut à 4,4 GHz, assurant ce tu vas jamais ont à se plaindre d' avoir faible puissance du processeur . En haut La série Xtreme est intelligente suffisant à gérer les applications d' IA et compact suffisant à déployer au _ _ bord . Commencez le développement sur la série UP Xtreme et ton projet sera la production prêt en un rien de temps. UP Xtrême des ponts la écart entre développement et Masse fabrication .
Vertical Marchés
Bloquer Diagramme
Codes de commande des produits UP Xtreme :
» UPX-WHLCR-A20-04064
» UPX-WHLI3-A20-08064
» UPX-WHLI5-A20-08064
» UPX-WHLI7-A20-16064
» UPX-WHLI7C1-A20-16064
