Puissant

La série UP Squared est alimentée par Intel Quad Core Atom X5-E3940, qui combine haute performance et bas Puissance consommation . C'est un quad-core 64 bits SoC qui peut chronométrer en haut à 1,84 GHz avec seulement 4 W SDP et 9,5 W TDP

La série UP Squared également vient avec choix pour Intel® Pentium™ N4200 ( jusqu'à à 2,5 Ghz ) et Intel Celeron ™ N3350 ( jusqu'à à 2,4 GHz) avec seulement 6W de TDP.

Graphiques haut de gamme

La le GPU interne est le nouveau Intel® Gen. 9 HD avec exécution 12/18 Unités , prenant en charge le codec 4K Décoder et Encoder pour HEVC ⁴ , H.264 et VP8.

Merci à la Vecteur Unités de traitement d' images Unité et gestion de la synchronisation de précision pour synchroniser le CPU avec les E/S, amélioré déterminisme ( cache QoS , Virtualisation Intel technologie ), tout la graphique le traitement est sans effort à UP Squared .

Extensible

• UP Squared vient avec 2 Go/4 Go/8 Go LPDDR4 et 32 Go/64 Go/128 Go eMMC
• Bus GP 40 broches fournit la liberté pour fabricants à construire en haut leur module
• EXHAT 60 broches pour embarqué applications
• Mini-PCI-e natif , M.2 2230 et SATA3 sont tout intégré au tableau .

Prêt pour l'IA

UP Squared les soutiens la AI Core X mPCIe module , qui caractéristiques Intel Movidius Myriade X. Avec vitesses en haut à 105 fps (80 typique ) et 1 trillion flottant indiquer opérations , en ajoutant le AI Core X à UP Squared crée un AI Edge puissant et compact . _

Communauté Prise en charge

Au _ cœur de UP Squared mensonges notre communauté UP en ligne . Ce comprend des utilisateurs et développeurs qui pro-activement Support et partager connaissances avec chaque autre à aider apporter des projets UP à la vie.

Assistance technique , téléchargements et _ difficulté tournage sommes disponible sur la communauté UP .

Prêt pour la production l'informatique système

La compatibilité avec Linux, Android et tout les distributions Windows 10 donner tu génial flexibilité , évolutivité et _ mise sur le marché rapide .

• Ubuntu 20.04 LTS et noyau 5.8
• Distribution Intel® de la boîte à outils OpenVINO ™ 2021 R1
• Kit de développement multimédia Intel®
• Distribution Intel® pour Python*
• Bibliothèques d' E/S et de capteurs MRAA et UPM pour C++, Python*, Java* et JavaScript*
• Docker -CE
• k 3s Kubernetes
• ONNX
• AWS Greengrass

• SQLite 3
• Node.js
• cmake
• gcc
• Openssl
• Openssh -serveur / client
• git
• vigueur
• tmux

SoC

Intel® Atom™ x7-E3950 ( jusqu'à à 2.0Ghz)

# de cœurs

Quadruple Cœur

Graphique

Carte graphique Intel® HD 505

VPU

Optionnel passant par passant par mPCIe

FPGA

Intel® FPGA Altera MAX 10

Système Mémoire

8 Go

Capacité de stockage

64 Go

BIOS

UEFI

RTC

Oui

RÉVEIL SUR LAN ( WOL )

Oui

MINUTERIE DE GARDE

Oui

PXE

Oui

Compatibles en fonctionnement système

Microsoft Windows 10 complet version , Linux ( ubilinux , Ubuntu, Yocto ), Android

Du pouvoir Exigence

5V DC-in @ 6A 5.5/2.1mm jack

Du pouvoir la fourniture taper

AT/ATX ( mode AT par défaut )

Du pouvoir consommation ( typique )

18W

Dimensions (L x l)

132.5x120x58.4mm

Montage

Plaque VESA & DIN RAIL inclus

Température de fonctionnement

32°F ~ 140°F (0°C ~ 60°C)

Température de stockage

-40°F ~ 176°F (-40°C ~ 80°C)

Humidité de fonctionnement

0% ~ 90% relatif humidité , sans condensation

MTBF ( heures )

173 446 heures

Certificat

CE/FCC Classe A, RoHS conforme

Refroidissement

sans ventilateur

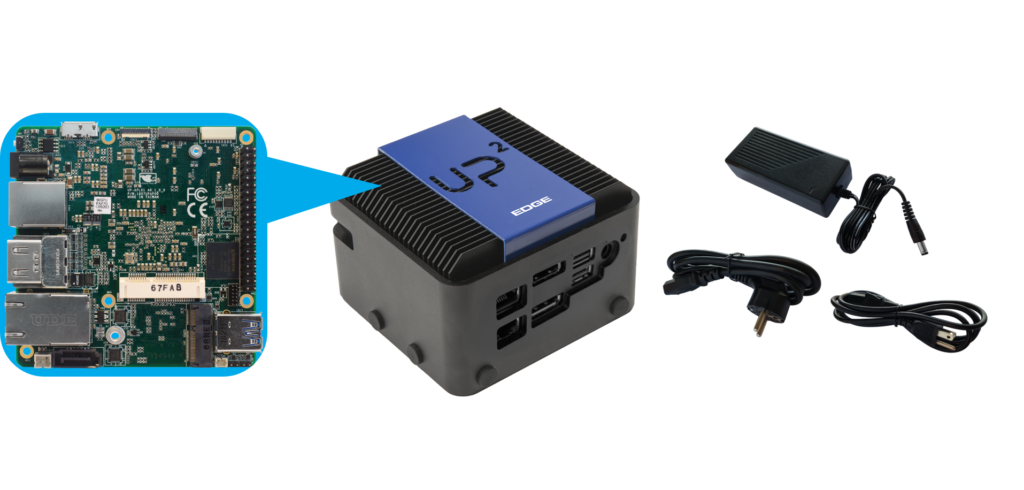

Accessoires

1x puissance adaptateur

1x puissance américaine corde

alimentation UE corde

Pays d' origine

Pays-Bas

Longévité

2031

Affichage

HDMI

1 (HDMI 1.4b)

DP

1 (DP 1.2 ） 4K à 60 Hz

E/S

USB

2 connecteurs à broches USB2.0

3 x UB3.0 Type A

1 x USB 3.0 OTG Micro B

interface disque dur

1 x SATA 3.0

Fente d'extension

1x mPCIe

clé M.2 2230 E

Bus GP 40 broches

1

Connectivité

Ethernet

2 x GbLAN ( Realtek RTL8111G-CG)

Wi -Fi 5/6

option ( via . M.2 2230 )

Bluetooth

option ( via . M.2 2230 )

LTE/4G/ 5G

facultatif ( via . mPCIe )
