UP Squared V2
Prochain génération d'UP Squared .
UP Squared V2
UP Squared V2 est le successeur à notre UP Squared série . Basé sur le derniers processeurs Intel® Pentium® et Intel® Celeron ® séries N et J ( anciennement Elkhart Lake), les offres UP Squared V2 en haut à 1,7 fois mieux calculer performance et deux fois la performance pour les graphiques 3D avec les graphiques Intel® UHD pour les processeurs Intel® de 10e génération .
Il a été amélioré à la norme 12V industriel Puissance entrée , augmenté Mémoire choix et l'audio tranche pour facilement développer la l'audio entrée micro et ligne dehors caractéristique . Offres UP Squared V2 haute performance avec bas Puissance consommation dans un facteur de forme qui peut tenir n'importe où .
Développer votre UP Squared V2 plus loin avec les 40 GPIO ayant la même connecteur et définition des broches de la série UP planches , donner développeurs liberté à construire en haut leur bouclier . Ce aussi conçu avec emplacements M.2 à ouvrir Extension WiFi / Bluetooth / AI / Stockage capacité . Avec TPM v2.0 à bord, UP Squared V2 a ajouté du matériel basé sur la sécurité fonctions aussi . _
|
|
Partenaire Intel® Titanium |
|
|
Puissant
UP Squared V2 est alimentée par le processeur Intel® Celeron ® N6210 et le processeur Pentium® J6426 ( anciennement lac Elkhart ), jusqu'à à rafale de 3,00 GHz la fréquence avec seul le processeur 10 W TDP |
|
|
Graphiques haut de gamme La GPU Intel® UHD intégré avec exécution 16/32 Unités , prenant en charge le codec 4K Décoder et Encoder pour VP9, H.264, H.265 et HEVC |
|
|
Industriel & Sécurisé UP Squared V2 a été mis à jour la Puissance saisir à 12V DC-in pour industriel candidatures . Matériel TPM v2.0 intégré . |
|
|
Extensible Bus GP 40 broches fournit la liberté pour fabricants à construire en haut leur module . Plusieurs emplacements M.2 pour l' IA, le WiFi , le Bluetooth et l'extension de stockage . l'audio tranche pour Min -in et Ligne dehors expansion . |
|
|

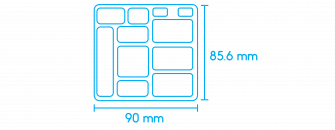

Compact série UP Squared V2 est conçue aussi compacte que la UP Squared série avec seulement 85,6 x 90 mm . Il est idéal pour s'adapter à n'importe quel compact application environnement . |
|
|
Communauté Soutien
Au _ cœur de UP Squared mensonges notre communauté UP en ligne . Ce comprend des utilisateurs et développeurs qui pro-activement Support et partager connaissances avec chaque autre à aider apporter des projets UP à la vie. |
.
Détails du conseil
Présentation du matériel
-
UP Squared V2 avec le processeur Intel® Pentium® J6426 et le processeur Intel® Celeron ® N6210 ( anciennement lac Elkhart )
- Intel® Pentium® J6426, jusqu'à à 3,00 GHz
- Intel® Celeron® N6210, jusqu'à à 2,60 GHz
- Graphiques Intel® UHD
- 1x passif dissipateur de chaleur
- 1x batterie RTC
Technologie Caractéristiques
Présentation des E/S UP Squared V2
|
1) Connecteurs CHAPEAU 40 broches |
9) 2x USB 3.2 Gen 2 Type-A |
|
2) 1x USB 3.2 Gen 2 Type-A |
10) Entrée 12 V CC |
|
3) plaquette à 6 broches (entrée micro audio/sortie ligne) |
11) 1x DP |
|
4) Connecteur SATA |
12) 1x clé M.2 2280M |
|
5) Alimentation SATA |
13) Plaquette 10 broches (2x USB 2.0, UART) |
|
6) Panneau avant |
14) 1x clé M.2 2230E |
|
7) 2x GbE |
15) 1x connecteur RS232 à 6 broches |
|
8) 1x HDMI 1.4b & IX DP 1.2 |
|
|
SoC |
Intel® Celeron® N6210 ( jusqu'à à 2,6 GHz), |
|
Intel® Pentium® J6426 ( jusqu'à à 3,0 GHz) |
|
|
# de cœurs |
2 (Intel® Celeron® N6210) |
|
4 (Intel® Pentium® J6426) |
|
|
Graphique |
Graphiques Intel® UHD |
|
Système Mémoire |
En haut à 16 Go |
|
Capacité de stockage |
En haut à 64 Go |
|
FPGA |
N / A |
|
BIOS |
UEFI |
|
RTC |
Oui |
|
Wake-on-LAN ( WoL ) |
Oui |
|
Chien de garde minuteur |
Oui |
|
PXE |
Oui |
|
MTP |
TPM 2.0 à bord |
|
Compatibles en fonctionnement système |
Microsoft Windows 10 complet version , Windows IdO Noyau , Linux (Ubuntu, Yocto ) |
|
Dimensions (L x l) |
3,37″ x 3,54″ (85,6 mm × 90 mm) |
|
Affichage |
|
|
HDMI |
1x HDMI 1.4b |
|
DP |
1x DP 1.2 |
|
MIPI DSI/ eDP |
1x DP 1.3 |
|
E/S |
|
|
USB |
2x USB 2.0 via plaquette 10 broches |
|
3x USB 3.2 Gen 2 Type -A |
|
|
l'audio |
Plaquette à 6 broches ( entrée micro / ligne dehors ) |
|
UART |
1x UART via plaquette à 10 broches |
|
Port série |
1x RS-232/422 via embase 6 broches |
|
Fente d'extension |
clé M.2 2230 E , |
|
clé M.2 2280M |
|
|
CHAPEAU 40 broches |
1 |
|
Bus GP 100 broches |
N / A |
|
Connectivité |
|
|
Ethernet |
2x GbE ( Realtek RTL8111H) |
|
Wi -Fi 5/6 |
Facultatif ( via . Fente pour clé M.2 2230 E ) |
|
Bluetooth |
Facultatif ( via . Fente pour clé M.2 2230 E ) |
|
LTE/4G/ 5G |
N / A |
|
Du pouvoir |
|
|
Du pouvoir exigence |
12V DC-in @ 6A |
|
Du pouvoir la fourniture taper |
AT/ATX ( mode AT par défaut ) |
|
Du pouvoir consommation ( typique ) |
30W ~ 38W ( dépend des SKU ) |
|
Environnement & Certification |
|
|
Refroidissement |
Sans ventilateur |
|
Température de fonctionnement |
32°F ~ 140°F (0°C ~ 60°C) |
|
Température de stockage |
-40°F ~ 176°F (-40°C ~ 80°C) |
|
Humidité de fonctionnement |
0% ~ 90% relatif humidité , sans condensation |
|
MTBF ( heures ) |
465586 |
|
Certificat |
CE/FCC Classe A, RoHS conforme |
|
Longévité |
|
|
Longévité |
2035 |
Intel® Wireless-AC 9260
(802.11ac, Bluetooth 5.0)
Vertical Marchés
|
|
|
|
|
|
|
|
|
|
Bloquer Diagramme
Codes de commande des produits UP SQUARED V2 :
» UPS-EHLCN2-A10-0232
» UPS-EHLCN2-A10-0432
» UPS-EHLPJ4-A10-0432
» UPS-EHLPJ4-A10-0864
» UPS-EHLPJ4-A10-1664
