Puissant

La série UP Squared est alimentée par Intel Quad Core Atom X5-E3940, qui combine haute performance et bas Puissance consommation . C'est un quad-core 64 bits SoC qui peut chronométrer en haut à 1,84 GHz avec seulement 4 W SDP et 9,5 W TDP

La série UP Squared également vient avec choix pour Intel® Pentium™ N4200 ( jusqu'à à 2,5 Ghz ) et Intel Celeron ™ N3350 ( jusqu'à à 2,4 GHz) avec seulement 6W de TDP.

Graphiques haut de gamme

La le GPU interne est le nouveau Intel® Gen. 9 HD avec exécution 12/18 Unités , prenant en charge le codec 4K Décoder et Encoder pour HEVC ⁴ , H.264 et VP8.

Merci à la Vecteur Unités de traitement d' images Unité et gestion de la synchronisation de précision pour synchroniser le CPU avec les E/S, amélioré déterminisme ( cache QoS , Virtualisation Intel technologie ), tout la graphique le traitement est sans effort à UP Squared .

Extensible

• UP Squared vient avec 2 Go/4 Go/8 Go LPDDR4 et 32 Go/64 Go/128 Go eMMC
• Bus GP 40 broches fournit la liberté pour fabricants à construire en haut leur module
• EXHAT 60 broches pour embarqué applications
• Mini-PCI-e natif , M.2 2230 et SATA3 sont tout intégré au tableau .

Prêt pour l'IA

UP Squared les soutiens la AI Core X mPCIe module , qui caractéristiques Intel Movidius Myriade X. Avec vitesses en haut à 105 fps (80 typique ) et 1 trillion flottant indiquer opérations , en ajoutant le AI Core X à UP Squared crée un AI Edge puissant et compact . _

Communauté Prise en charge

Au _ cœur de UP Squared mensonges notre communauté UP en ligne . Ce comprend des utilisateurs et développeurs qui pro-activement Support et partager connaissances avec chaque autre à aider apporter des projets UP à la vie.

Assistance technique , téléchargements et _ difficulté tournage sommes disponible sur la communauté UP .

Prêt pour la production l'informatique système

La compatibilité avec Linux, Android et tout les distributions Windows 10 donner tu génial flexibilité , évolutivité et _ mise sur le marché rapide .

1) Alimentation RTC

14) Double port USB 3.0

10) Alimentation SATA

15)USB 3.0

2) Bouton d'alimentation

16) Panneau USB (2.0 x2)

3) Réinitialiser

17) Alimentation du ventilateur

4) MIPI-CSI 4 voies

18) LAN double port

5) MIPI-CSI 2 voies

19) eMMC

6) eDP

20) Bus GP 40 broches

7) Clé M.2 2230E

21) ECHAPPEMENT 60 broches

8) port MiniPCle

22) CPLD et mise à jour du BIOS

9) SATA 3.0

23) Prise d'alimentation 5V DC-IN

11) Processeur Intel Atom

24) Port HDMI + DP

12) Altera Max 10

25) RAM LPDDR4

13) USB 3.0 OTG

26) RAM LPDDR4

SoC

Intel® Celeron ™ N3350 ( jusqu'à à 2,4 GHz)

Intel® Pentium™ N4200 ( jusqu'à à 2,5 GHz)

Intel® Atom™ x5-E3940 ( jusqu'à à 1.8Ghz)

Intel® Atom™ x7-E3950 ( jusqu'à à 2.0Ghz)

# de cœurs

N3350-Duo Core

N4200/E3940/E3950-Quad Core

Graphique

Carte graphique Intel® HD 500-N3350/E3940

Carte graphique Intel® HD 505-N4200/E3950

VPU

Optionnel passant par passant par mPCIe

FPGA

Intel® FPGA Altera MAX 10

Système Mémoire

2 Go

4 Go

8 Go

Capacité de stockage

16 GB

32 Go

64 Go

128 Go

BIOS

UEFI

RTC

Oui

RÉVEIL SUR LAN ( WOL )

Oui

MINUTERIE DE GARDE

Oui

PXE

Oui

Compatibles en fonctionnement système

Microsoft Windows 10 complet version , Linux ( ubilinux , Ubuntu, Yocto ), Android

Du pouvoir Exigence

5V DC-in @ 6A 5.5/2.1mm jack

Du pouvoir la fourniture taper

AT/ATX ( mode AT par défaut )

Du pouvoir consommation ( typique )

18W

Dimensions (L x l)

3.37″ x 3.54″ (90mm x 91mm)

Température de fonctionnement

32°F ~ 140°F (0°C ~ 60°C)

Température de stockage

-40°F ~ 176°F (-40°C ~ 80°C)

Humidité de fonctionnement

0% ~ 90% relatif humidité , sans condensation

MTBF ( heures )

173 446 heures

Certificat

CE/FCC Classe A, RoHS conforme

Refroidissement

sans ventilateur

Accessoires

1x batterie RTC

1x passif dissipateur de chaleur

Pays d' origine

Taïwan

Longévité

2031

Affichage

HDMI

1 (HDMI 1.4b)

DP

1 (DP 1.2 ） 4K à 60 Hz

MIPI DSI/ eDP

1 × eDP

E/S

l'audio

Prise audio I2S

USB

2 connecteurs à broches USB2.0

3 x UB3.0 Type A

1 x USB 3.0 OTG Micro B

UART

2 x port de débogage UART ( Tx / Rx ) (en -tête de broche )

interface disque dur

1 x SATA 3.0

Fente d'extension

1x mPCIe

clé M.2 2230 E

1 sortie 60 broches

Bus GP 40 broches

1

MIPI-CSI

1x MIPI-CSI 2 voies

1x MIPI-CSI 4 voies

Connectivité

Ethernet

2 x GbLAN ( Realtek RTL8111G-CG)

Wi -Fi 5/6

option ( via . M.2 2230 )

Bluetooth

option ( via . M.2 2230 )

LTE/4G/ 5G

facultatif ( via . mPCIe )

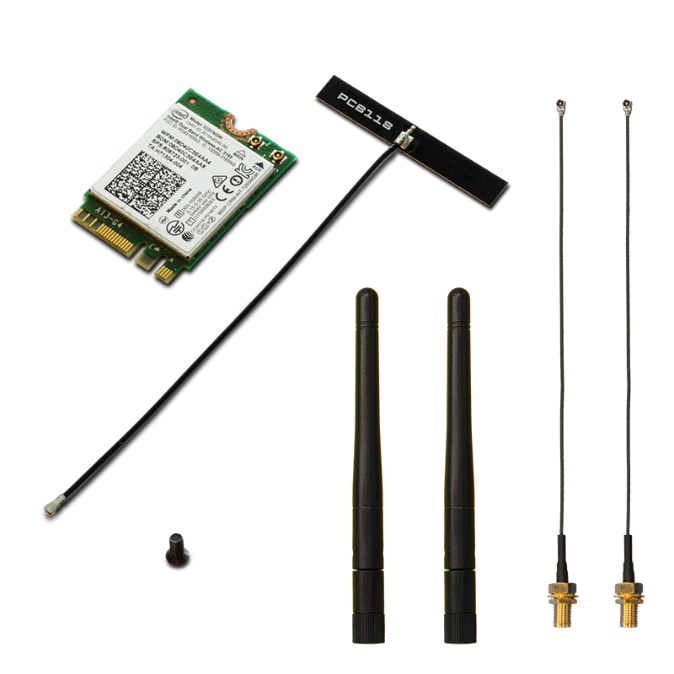

Intel® Wireless-AC 9260
802.11ac, Bluetooth 5.0

UP AI Core X
Intel® Movidius ™ Myriad ™ X
VPU 2485
