Alliance des solutions Intel® IdO

Du pouvoir efficace

Processeurs Intel Atom® x5-E3930, x5-E3940, x7-E3950 ( anciennement Apollo Lake), 64 bits en haut à 2,0 GHz. La le GPU interne est le dernier Intel Gen 9 HD 500 avec en haut à 18 Exécution Unités en haut à 650 MHz pour fournir extrêmement graphique 3D élevé performances .

Extensible

La double station d'accueil à 100 broches connecteur permet tu à empiler expansion modules tels que le Extension Ethernet Net Plus . Outre quatre ports RJ-45 avec chacun un individu la mise en réseau puce , vous aussi obtenir un supplément Emplacement mPCI- e et connecteur SATA .

Comptoir d'entrée-sortie de personnes

Nous fait un OpenSource personnes compte application qui peut fournir occupation en temps réel statistique dans le Publique zone . Avec l' API, le statut en direct sera aussi mise à jour sur Internet , donc ce nous pouvons éviter se précipiter dans bondé magasins .

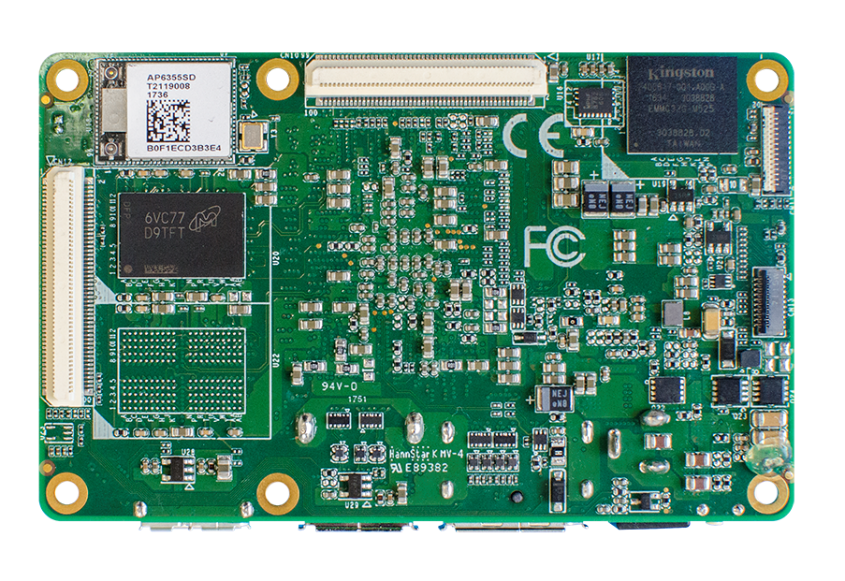

1) CPU

10) Puissance bouton

2) DDR4-L

11) 1x DSI/ eDP

Batterie RTC connecteur

12) 2x USB2.0, 1x UARTO

4) broche du programme BIOS

13) Wi -Fi /Bluetooth

5) Système indicateur LED

d'accueil à 100 broches connecteur A

6) Micro USB3.0

15) eMMC

7) USB3.0

16) 1x MIPI-CSI (4 voies )

8) Port d'affichage

17) 1x MIPI-CSI (2 voies )

Alimentation 12 V CC jack

d'accueil à 100 broches connecteur B

Version carte UP

UP Core Plus

SoC

Intel Atom® x5-E3930 ( jusqu'à à 1,80 GHz)

Intel Atom® x5-E3940 ( jusqu'à à 1,80 GHz)

Intel Atom® x7-E3950 ( jusqu'à à 2,00 GHz)

VPU

N / A

Graphique

Carte graphique Intel® HD 500-E3930/E3940

Carte graphique Intel® HD 505-E3950

FPGA

N / A

Système Mémoire

2 Go

4 Go

8 Go

Capacité de stockage

32 Go

64 Go

128 Go

BIOS

UEFI

Compatibles en fonctionnement système

Microsoft Windows 10 complet version , Linux ( ubilinux , Ubuntu, Yocto ), Android

Du pouvoir

12V DC-in @ 4A -6A 5.5/2.1mm jack

1x Puissance Bouton / LED

Du pouvoir la fourniture taper

AT/ATX ( mode AT par défaut )

Du pouvoir consommation ( typique )

18W

Température de fonctionnement

0°C-60°C (32°F ~ 140°F)

Température de stockage

-40°C ~ 80°C (-40°F ~ 176°F)

Humidité de fonctionnement

0% ~ 90% relatif humidité , sans condensation

Certificat

CE/FCC Classe A

RTC

OUI

Code SH

8473308000

Refroidissement

Sans ventilateur

Pays d' origine

Taïwan

Longévité

2031

Affichage

HDMI

N / A

DP

1 (DP 1.2 ） 4K à 60 Hz

MIPI DSI/ eDP

1x MIPI-CSI 2 voies

1x MIPI-CSI 4 voies

E/S

l'audio

Prise audio I2S

USB

2 connecteurs à broches USB 2.0

1x USB 3.0 Type A

1x USB 3.0 OTG Micro B

UART

2x port de débogage UART ( Tx / Rx ) (en -tête de broche )

Port série

N / A

interface disque dur

N / A

Fente d'extension

2x station d'accueil 100 broches connecteur

Emplacement SIM

N / A

Connectivité

Ethernet

N / A

Wifi

Wi -Fi 802.11 ac /a/b/g/n (AMPAK.AP6355SD)

Bluetooth

Bluetooth 4.0 (BLE)

LTE/4G/ 5G

N / A

Forfait

Poids net

134.5g

Brut lester

192.9g

Dimensions du produit

56 mm x 90 mm (2,2" x 3,5")

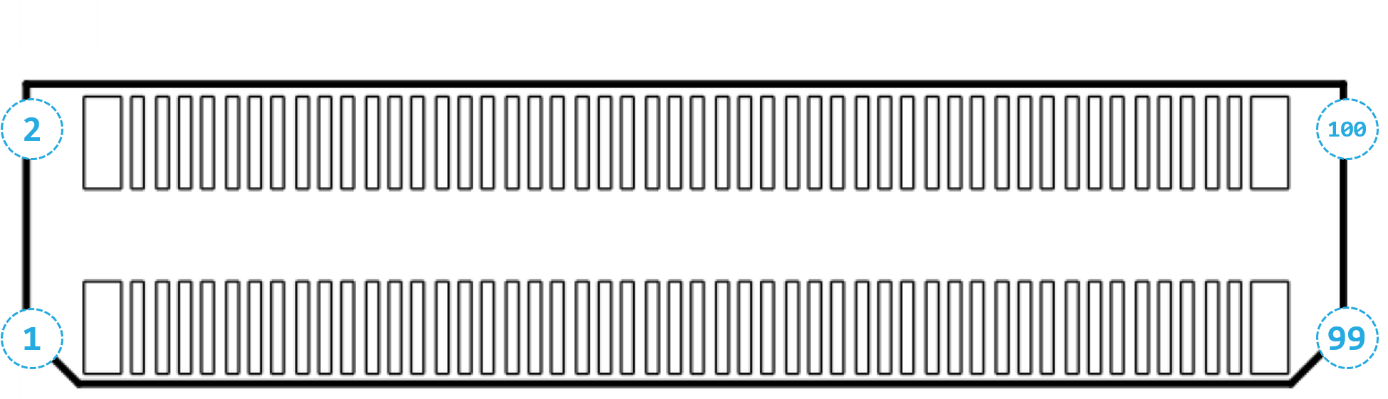

1) 5V
2) 5V3) 5V4) 5V5) 5V6) 5V7) 5V8) 5V9) GND10) GND11) PMU_RSTBTN_N12) LPSS_UART1_RTS13) PMU_PWRBTN_N14) LPSS_UART1_CTS15) PM_SLP_S3#_3P316) LPSS_UART1_TXD17) PCIE_CLKREQ3#18) LPSS_UART1_RXD19) PCIE_WAKE3_N20) GND21) GND22) CPU_prog_JTAG_TDO
23) SIO_SPI_0_TXD24) CPU_prog_JTAG_TMS
25) SIO_SPI_0_RXD

26) HDMI1_CEC_D
27) SIO_SPI_0_CLK28) CPU_prog_JTAG_TCK
29) SIO_SPI_0_FS030) CPU_prog_JTAG_TDI
31) SIO_SPI_0_FS132) ISH_GPIO_033) GND34) ISH_GPIO_135) LPC_R_AD036) ISH_GPIO_237) LPC_R_AD138) ISH_GPIO_339) LPC_R_AD240) ISH_GPIO_441) LPC_R_AD342) ISH_GPIO_543) GND44) ISH_GPIO_645) AVS_I2S2_MCLK46) PWM047) AVS_I2S2_WS_SYNC48) PWM149 ) AVS_I2S2_SDI50) GND

51) AVS_I2S2_SDO
52) I2C_SDA653) GND54) I2C_SCL655) PCIE_P5_USB3_P2_TXP56) GND57) PCIE_P5_USB3_P2_TXN58) AVS_I2S2_BCLK59) GND60) BT_HOST_WAKE61) PCIE_P5_USB3_P2_RXP62) GND63) PCIE_P5_USB3_P2_RXN64) USB2_DP265) GND66) USB2_DN267) PCIE_REFCLK3_P68) GND69) PCIE_REFCLK3_N70) nSTATUS
71) GND72) GND73) I2C_SDA074) ISH_GPIO_775) I2C_SCL0

76) ISH_GPIO_8
77) GND78) ISH_GPIO_979) I2C_SDA180) ISH_GPIO_1081) I2C_SCL182) ISH_GPIO_1183) GND84) ISH_GPIO_1285) I2C_SDA586) ISH_GPIO_1387) I2C_SCL588) ISH_GPIO_1489) GND90) PMIC_IRQ_N91) LPC_FRAME_R92) FPGA_CLR93) LPC_R_CLKOUT094) GND95) LPC_CLKRU_N96) FPGA_RST97) INT_SERIRQ_R98) FPGA_OE99) CONFIG_SEL100 ) FPGA_fw_reload

1) + 12v
2) + 12v3) + 12v4) + 12v5) + 12v6) + 12v7) + 12v8) + 12v9) ddi0_hpd10) pm_slp_s3 # _3p311) gnd12) gnd13) ddi0_txp_114) ddi0_txp_015) ddi0_Txn0_116) DDI0_TXP_015) ) DDI0_TXP_321) DDI0_TXN_222) DDI0_TXN_323) GND24) GND25) DDI0_AUXP

26) DDI0_DDCCLK
27) DDI0_AUXN28) DDI0_DDCDATA29) GND30) GND31) PCIE_REFCLK0_P32) PCIE_REFCLK1_P33) PCIE_REFCLK0_N34) PCIE_REFCLK1_N35) GND36) GND37) PCIE_RXP038) PCIE_RXP139) PCIE_RXN040) PCIE_RXN141) GND42) GND43) PCIE_TXP044) PCIE_TXP145) PCIE_TXN046) PCIE_TXN147) GND48) GND49) PCIE_REFCLK2_P50 ) PCIE_P3_USB3_P4_TXP

51) PCIE_REFCLK2_N
52) PCIE_P3_USB3_P4_TXN53) GND54) GND55) PCIE_TXP256) PCIE_P3_USB3_P4_RXP57) PCIE_TXN258) PCIE_P3_USB3_P4_RXN59) GND60) GND61) PCIE_RXP262) SATA_P1_USB3_P5_RXN63) PCIE_RXN264) SATA_P1_USB3_P5_RXP65) GND66) GND67) PCIE_P4_USB3_P3_TXP68) SATA_P1_USB3_P5_TXN69) PCIE_P4_USB3_P3_TXN70) SATA_P1_USB3_P5_TXP71) GND72) GND73) PCIE_P4_USB3_P3_RXP74) SATA_RXN075 ) PCIE_P4_USB3_P3_RXN

76) SATA_RXP0
77) GND78) GND79) USB2_DP380) SATA_TXP081) USB2_DN382) SATA_TXN083) GND84) GND85) USB2_DP486) USB2_DP587) USB2_DN488) USB2_DN589) GND90) GND91) PWRON_PNLVDDEN92) SATA_LED_N93) PLTRST_PNLBKLEN94) DDI0_BKLTCTL95) PCIE_WAKE0_N96) PCIE_CLKREQ0#97) PCIE_WAKE1_N98) PCIE_CLKREQ1 #99) PCIE_WAKE2_N100) PCIE_CLKREQ2#

APERÇU DES APPLICATIONS

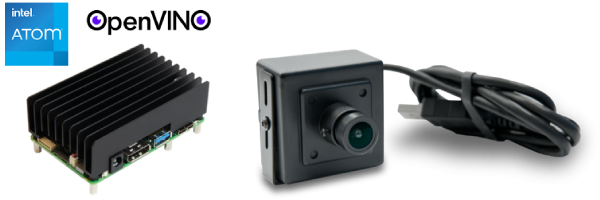

Matériel

• UP Core Plus avec Intel® Atom™ Quad Cœur processeur et graphiques Intel® HD
• 2 webcams HD USB

Logiciel empiler

• Ubuntu* 18.04 LTS
• Distribution Intel® de la boîte à outils OpenVINO ™ 2019 R3 Release
• Package d'exécution OpenCL ™ ( voir la configuration de la boîte à outils Intel® Distribution of OpenVINO ™ sous Linux)
