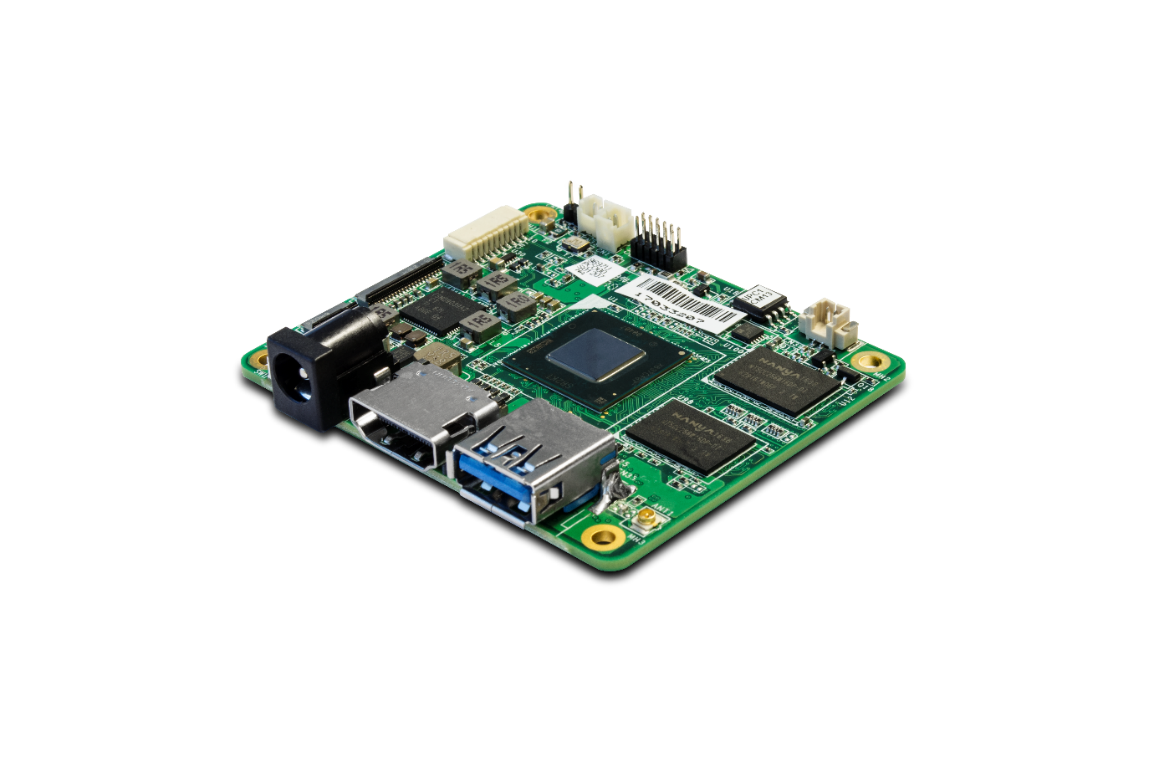

Puissant

Alimenté par un processeur Intel® Atom™ x5-Z8350 QuadCore 1,44/1,92 Ghz 64 bits, UP Core vient avec avec 2/4 Go de RAM, 32 Go/64 Go eMMC 5.0, 2 x USB 2.0, USB 3.0, HDMI, DSI/ eDP , 2 x MIPI-CSI prenant en charge 2M Pixel caméra et 8 millions de pixels caméra , WiFi 802.11 b/g/n, Bluetooth 4.2 avec Ampak AP6214 à bord.

Le plus petit SBC quadricœur x86

C'est plus petit qu'un post-it, et il peut être agrandi ou empilé à se déployer de nombreux Suite fonctionnalités . À une taille limitée de 56,5 x 66 mm, soyez prêt à vivre la illimité possibilités d'UP Core .

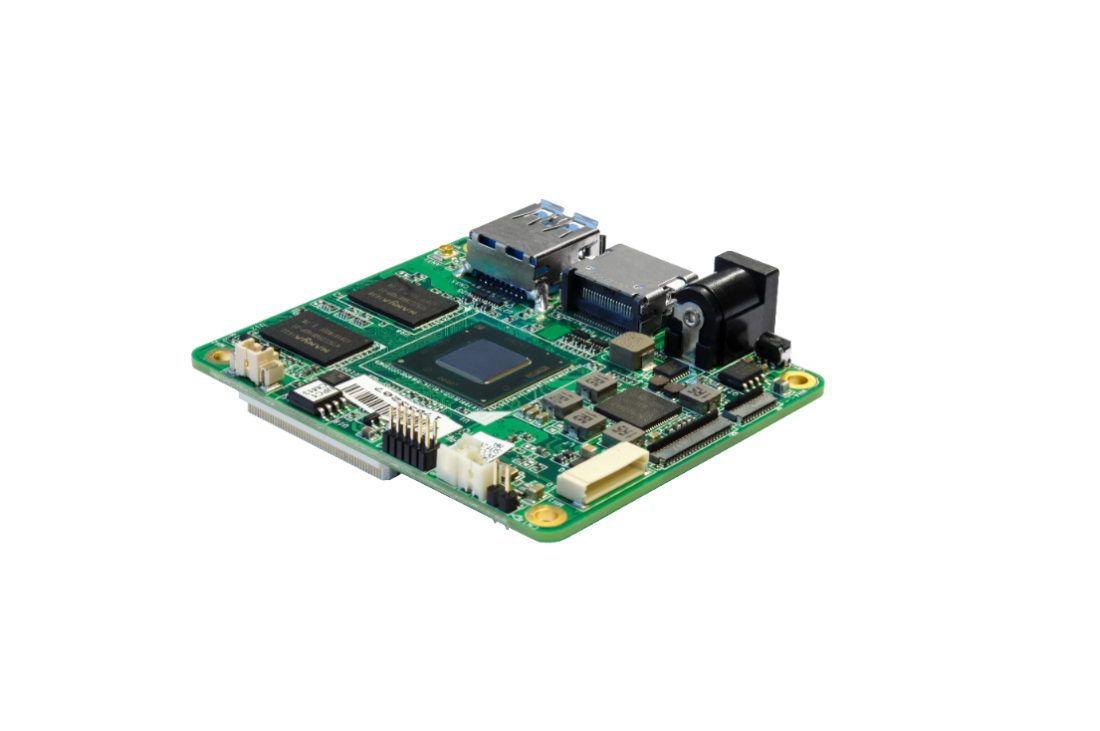

Extensible

Sur le sous UP Core , il y a une entrée/sortie haute vitesse à 100 broches expansion connecteur avec UART, SPI, 2x USB HSIC, PCI-Express, GPIO, capteurs Intel Concentrateur , SDIO et alimentation 5V . Cette permis utilisateurs à développer la fonctionnalités , facilement développement Douane expansion planches .

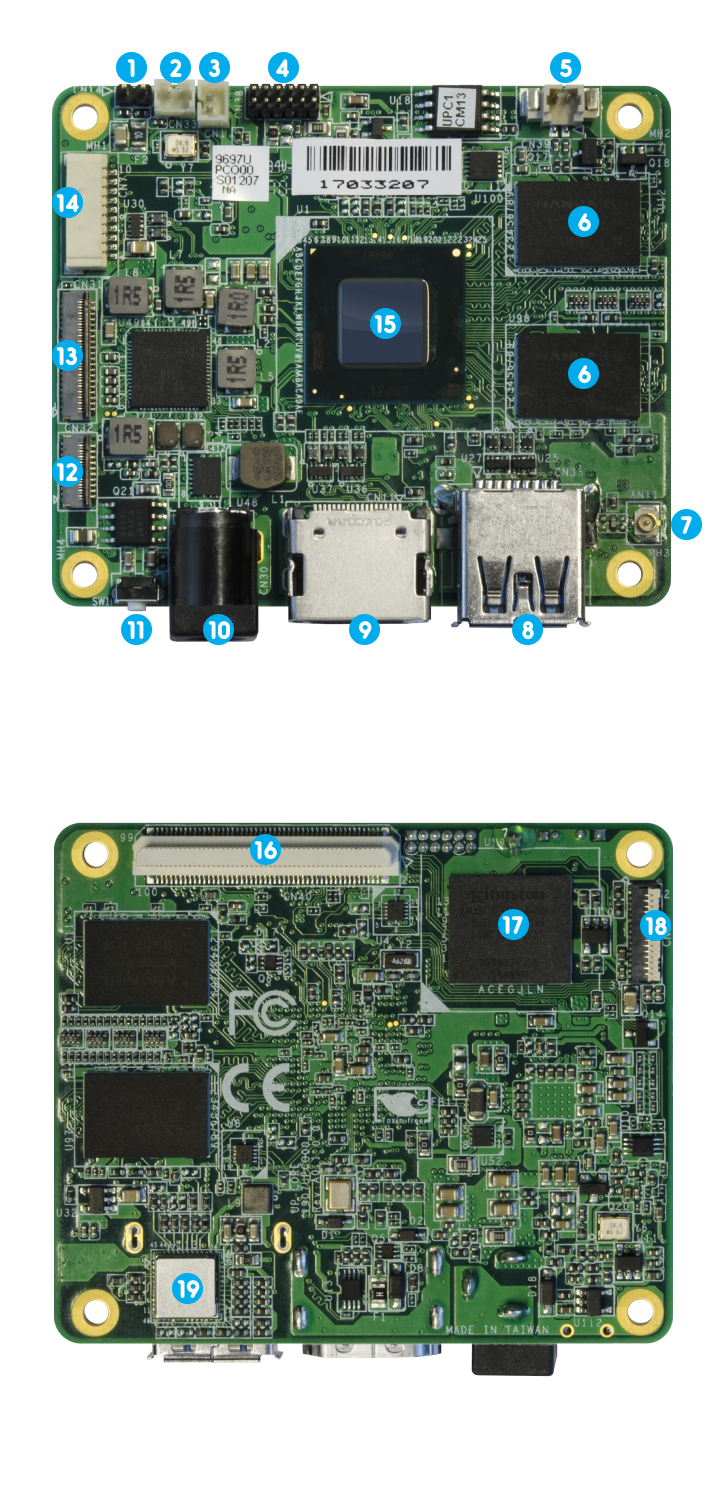

1) Bouton de réinitialisation

11) Bouton d'alimentation

2) Bouton de réinitialisation pour interrupteur à bascule

12) 1x MIPI-CSI (2 voies)

3) Connecteur de batterie RTC

13) 1x DSI/eDP

4) Broche de reflashage du BIOS

14) 2x USB2.0, 1x UARTO

5) Puissance du ventilateur

15) Processeur Intel Atom® x5-Z8350

6) DDR3-L

16) Connecteur d'amarrage à 100 broches

7) Antenne Wi-Fi/Bluetooth

17) eMMC

8)USB 3.0

18) 1x MIPI-CSI (4 voies)

9)HDMI 1.4a

19) Wi-Fi/Bluetooth

10) Prise d'alimentation 5V DC-in

Version carte UP

UP Noyau

SoC

Intel Atom® x5-Z8350 ( jusqu'à à 1,92 GHz)

VPU

N / A

Graphique

Carte graphique Intel® HD 400

FPGA

N / A

Système Mémoire

1 Go

2 Go

4 Go

Capacité de stockage

16 GB

32 Go

64 Go

BIOS

UEFI

Compatibles en fonctionnement système

Microsoft Windows 10 complet version , Linux ( ubilinux , Ubuntu, Yocto ), Android

Du pouvoir

5V DC-in @ 4A 5.5/2.1mm jack

1x Puissance Bouton / LED

Du pouvoir la fourniture taper

AT/ATX ( mode AT par défaut )

Du pouvoir consommation ( typique )

13W

Température de fonctionnement

0°C-60°C (32°F ~ 140°F)

Température de stockage

-40°C ~ 80°C (-40°F ~ 176°F)

Humidité de fonctionnement

0% ~ 90% relatif humidité , sans condensation

Certificat

CE/FCC Classe A

RTC

OUI

Code SH

8473308000

Refroidissement

Sans ventilateur

Pays d' origine

Taïwan

Longévité

2024

Affichage

HDMI

1 (HDMI 1. 4a )

DP

N / A

MIPI DSI/ eDP

1x eDP

E/S

l'audio

Prise audio I2S

USB

1x UB3.0 Type A

2x en -tête de broche USB2.0

UART

2x port de débogage UART ( Tx / Rx ) (en -tête de broche )

Port série

N / A

interface disque dur

N / A

Fente d'extension

d'accueil à 100 broches connecteur

Emplacement SIM

N / A

Connectivité

Ethernet

N / A

Wifi

Wi -Fi 802.11 b/g/n à 2,4 GHz (AMPAK.AP6214A)

Bluetooth

Bluetooth 4.0 (BLE)

LTE/4G/ 5G

N / A

Forfait

Poids net

52.5g

Brut lester

74.2g

Dimensions du produit

56,5 mm x 66 mm (2,2″ x 2,5″)

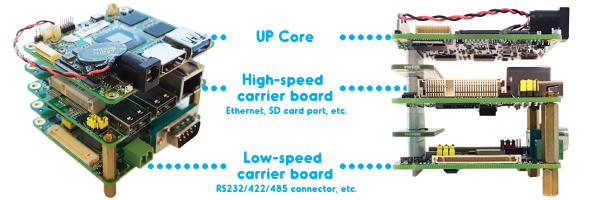

Haut débit carte
porteuse Pour 1x port GbLAN , 1x PCIe switch , 1 x HSIC pour USB vers 3x ports USB 　( 1x minicarte , 2x connecteurs ), 1x mini carte , 2x USB 2.0 , etc.

Guide de conception

UP Basse vitesse carte
porteuse Pour RS232/422/485, 1x tranche horizontale 30 broches boîte entête pour chapeau 40 broches IO　( GPIO, UART, I2C, SPI, PWM, I2S), etc.

Guide de conception

• Haute vitesse panneau de support

• Faible vitesse panneau de support
