Alliance des solutions Intel® IdO

Puissant

La série UP Board est alimentée par Intel Quad Core Atom X5-8350, qui combine haute performance et bas Puissance consommation . C'est un quad-core 64 bits SoC avec seulement 2W SDP et pointage en haut à 1,84 GHz.

La le GPU interne est le nouveau Intel Gen 8 HD avec 12 exécutions Unités en haut à 500MHz qui livre extrêmement graphique 3D élevé performances .

Flexible

La série UP Board a 40 GPIO avec le même connecteur et la même définition de broches que Raspberry PI2, laissant la liberté aux fabricants de construire leur bouclier.

Le processeur est pris en charge par Android 5.0 Lollipop, Microsoft Windows 10 et Linux est pris en charge et activé via la communauté UP.

Industriel

UP Board Series a une norme PC industriel d'exploitation Température gamme de 32-104 F (0-60 C) ce qui le rend flexible pour n'importe quel candidatures .

UP Board Series a 3 ans de longévité donnant tu beaucoup de temps pour Fabriquer ton projeter une réalité .

Compact

La série de cartes UP est la taille approximative d'un crédit carte . Avec un logement de 5 à 10 $ , le conseil UP pourrait devenir la le plus petit PC de bureau du monde . C'est taille compacte signifie qu'il peut être déployé pour un certain nombre d' applications sur le bord .

Communauté Prise en charge

Au _ coeur de UP, mensonges notre communauté UP en ligne . Ce comprend des utilisateurs et développeurs qui pro-activement Support et partager connaissances avec chaque autre à aider apporter des projets UP à la vie. Assistance technique , téléchargements et _ difficulté tournage sommes disponible sur la communauté UP .

Prêt pour la production l'informatique système

La série de cartes UP est prête pour la production pour différent domaines et des produits Comme Robotique , Drone , Machine Vision , Smart Home , Éducation , Numérique Signalisation , Internet des objets .

Bus GP 40 broches

11) Puissance Bouton Tranche

tête CPLD

12) Puissance Bouton Plaquette ( interrupteur )

3) mémoire DDR3L

Poterie RIC

4) 2 ports USB 2.0

14) 1x MPL-CSI

5) 2 ports USB 2.0

15) 1xADSL 1x eDP

6) 1x Go Ethernet

16) 2x USB 2.0, 1x en -tête de broche UART

7) USB 3.0 OTS

17) Intel x5-Z8350

8) 1xHDMI

18) DDR3L

9) Prise d'alimentation CC 5 V

19) eMMC

10) Réinitialiser la broche

SoC

Intel® Atom™ x5-z8350 ( jusqu'à 1,92 GHz)

# de cœurs

Quadruple Cœur

Graphique

Carte graphique Intel® HD 400

FPGA

Altera Intel® FPGA Max V pour bus GP 40 broches

Système Mémoire

1 Go

2 Go

4 Go

Capacité de stockage

16 GB

32 Go

64 Go

BIOS

UEFI

RTC

Oui

RÉVEIL SUR LAN ( WOL )

Oui

MINUTERIE DE GARDE

Oui

PXE

Oui

Compatibles en fonctionnement système

Microsoft Windows 10 complet version , Linux ( ubilinux , Ubuntu, Yocto ), Android

Du pouvoir Exigence

5V DC-in @ 4A 5.5/2.1mm jack

Du pouvoir la fourniture taper

AT/ATX ( mode AT par défaut )

Du pouvoir consommation ( typique )

13W

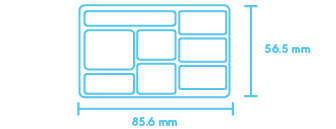

Dimensions (L x l)

3,37 "x 2,22" (85,6 mm x 56,5 mm)

Température de fonctionnement

32°F ~ 140°F (0°C ~ 60°C)

Température de stockage

-40°F ~ 176°F (-40°C ~ 80°C)

Humidité de fonctionnement

0% ~ 90% relatif humidité , sans condensation

MTBF ( heures )

270 599 heures

Certificat

CE, FCC Classe A

Refroidissement

sans ventilateur

Accessoires

1x batterie RTC

1x passif dissipateur de chaleur

Pays d' origine

Taïwan

Longévité

2024

Affichage

HDMI

1 (HDMI 1. 4a )

MIPI DSI/ eDP

MIPI DSI/ eDP

E/S

l'audio

Prise audio I2S

USB

4 ports USB2.0 Type A

2x en -tête de broche USB2.0

1 x USB 3.0 OTG Micro B

UART

2 x port de débogage UART ( Tx / Rx ) (en -tête de broche )

Bus GP 40 broches

1

MIPI-CSI

1x MIPI-CSI 2 voies

Connectivité

Ethernet

1 x GbLAN ( Realtek RTL8111G-CG)

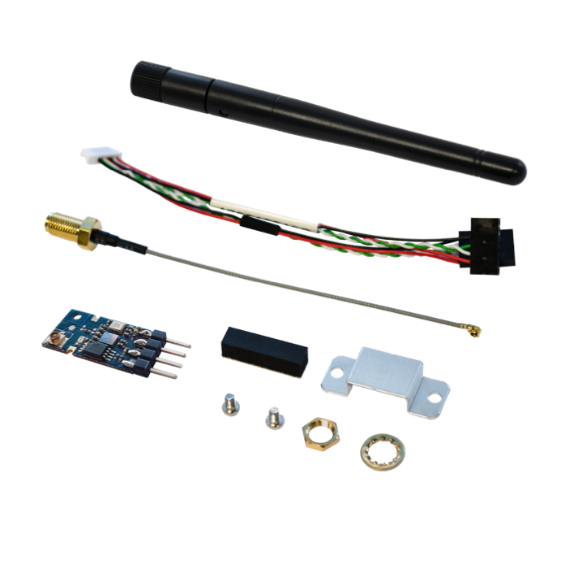

Kit Bluetooth avec Antenne

Ce kit Bluetooth se connecte avec carte UP via en -tête de broche USB câble

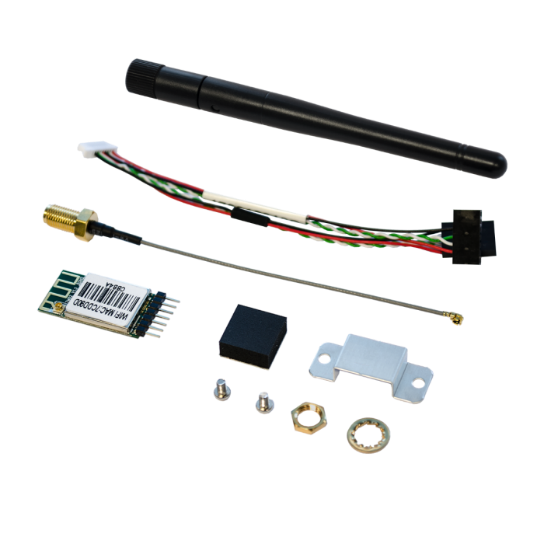

Kit Wi -Fi pour UP

Cette Le kit WiFi se connecte avec carte UP via en -tête de broche USB câble .

Ventilateur de refroidissement actif

Refroidisseur actif pour carte UP et carte UP Core à obtenir la meilleur performances .

Module d' extension PoE

Du pouvoir en haut votre tableau UP et UP Squared avec PoE expansion via bus GP 40 broches .

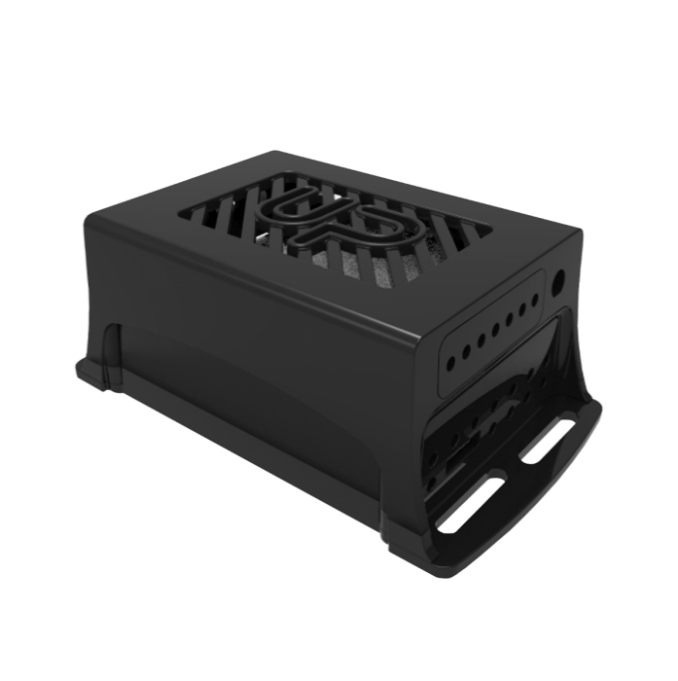

UP ABS expansible Châssis
UP ABS en expansion châssis , conception pour extension UP+ module .

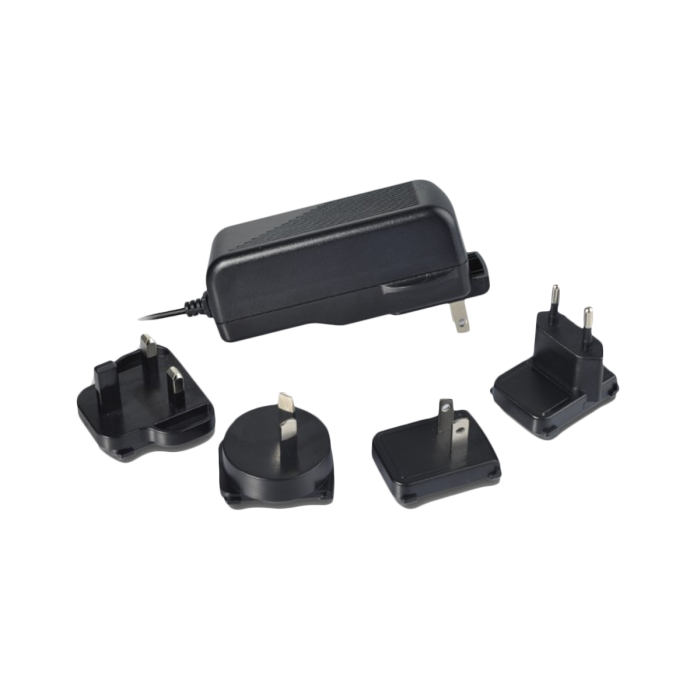

Du pouvoir Adaptateur pour adaptateur secteur UP/UPC
5V@4A avec entrée d' alimentation d' échange - Royaume-Uni, UE, États-Unis/AUS et CN
