UP 4000
Prochain génération d' UP Board.
UP 4000
UP 4000 est le Suivant génération le crédit de la taille d'une carte à nos planches UP série . Basé sur le processeur Intel Atom® série E3900 , le processeur Intel® Celeron® N3350 et la plate -forme de processeur Intel® Pentium® N4200 ( anciennement Apollo Lake), UP 4000 offre une plus efficace et plate -forme polyvalente pour automatisation , robotique et _ détail services . Ce des offres en haut jusqu'à 30 % de processeur plus rapide et 2 graphiques 3D performance par rapport vers UP Board vers apporter Suite industriel et complet l'informatique à Bord informatique .
Avec la norme 12V industriel Puissance entrée , augmenté Mémoire options , et un large gamme d' options d'E/S comme plusieurs sorties vidéo ports , audio entrée / sortie de ligne , ports USB plus rapides et autre E/ S riches , offres UP 4000 haute performance avec plus bas Puissance consommation dans un facteur de forme qui peut tenir n'importe où .
Développer votre UP 4000 plus loin avec les 40 GPIO ayant la même connecteur et la définition des broches de Raspberry PI2, donnant développeurs la liberté à construire en haut leur bouclier .
Avec TPM 2.0 à bord, UP 4000 a ajouté du matériel basé sur la sécurité les fonctions intégré , le long avec la sécurité Intel Caractéristiques nécessaire pour professionnelle IdO applications telles que les nouvelles instructions Intel AES et protection de l' identité Intel Technologie .
UP 4000 offre un supplément carte porteuse * avec emplacement M.2 pour développer Suite caractéristique choix y compris AI, WiFi , Bluetooth, 4G/LTE et 5G. Vérifier dehors Suite fonctionnalités !
|
|
Partenaire Intel® Titanium |
|
|
Puissant
La série UP 4000 est alimentée par Intel Quad-Core Atom® x7-E3950, qui combine haute performance et bas Puissance consommation . C'est un quad-core 64 bits SoC qui peut chronométrer en haut à 2 GHz avec seulement 12 W TDP |
|
|
Graphiques haut de gamme La GPU intégré Intel® Gen. 9 HD avec exécution 12/18 Unités , prenant en charge le codec 4K Décoder et Encoder pour MVC, HEVC, H.264 et VP8. Merci à la Vecteur Unités de traitement d' images Unité et gestion de la synchronisation de précision pour synchroniser le CPU avec les E/S, et amélioré déterminisme ( cache QoS , Virtualisation Intel technologie ), tout la graphique le traitement est sans effort à UP Squared . |
|
|
Industriel & Sécurisé UP 4000 a mis à jour la Puissance saisir à 12V DC-in pour industriel candidatures . Matériel TPM v2.0 intégré . |
|
|
Extensible Le chapeau à 40 broches fournit la liberté pour développeurs à construire en haut leur module . Supplémentaire carte porteuse * avec emplacement M.2 pour extension AI, WiFi , Bluetooth, 4G/LTE et 5G . |
|
|
Compact série UP 4000 est la taille approximative d'un crédit carte juste Comme la série UP Board . Il est conçu pour s'adapter à n'importe quel compact application environnement . |
|
|
Nouvelles fonctionnalités UP 4000 a ajouté une plaquette à 6 broches pour l'audio entrée micro / ligne dehors à fournir un plus haut qualité d'un son candidature . Ce aussi prend en charge un port DP supplémentaire via l' USB Type - C pour l' affichage multiple candidatures . |
Détails du conseil
Présentation du matériel
-
UP 4000 avec le processeur Intel Atom® E3950, le processeur Intel® Celeron ® N3350 et la plate-forme de processeur Intel® Pentium® N4200 ( anciennement Apollo Lake)
- Intel Atom® x7-E3950, jusqu'à à 2,00 GHz
- Intel® Celeron® N3350E, jusqu'à à 2,40 GHz
- Intel® Pentium® N4200, jusqu'à à 2,50 GHz
- Graphiques Intel® HD
- 1x passif dissipateur de chaleur
- 1x batterie RTC
Technologie Caractéristiques
Présentation de l'UP 4000 E/S
|
1) Entrée 12 V CC |
8) Ix GbE |
|
Connecteur FPC pour panneau de support |
9) Ix USB Type -C (USB 3.2 Gen 1 + DP 1.2, OTG) prenant en charge l'affichage 4K à 60 Hz |
|
plaquette à 6 broches ( Audio Entrée micro / Ligne dehors ) |
plaquette à 4 broches ( bouton d'alimentation et de réinitialisation ) |
|
Connecteurs HAT 40 broches (GPIO, UART, I2C, SPI, PWM, 12S, ADC) |
11) Plaquette 10 broches (2x USB 2.0, HSUART ) |
|
5) 2x USB 3.2 Gen 1 Type -A |
alimentation 2 broches connecteur pour ventilateur |
|
6) 1x USB 3.2 Gen 1 Type -A |
13) Choix de RAM — 2 Go/ 4 Go/ 8 Go |
|
7) 1x HDMI 1.4b - Prise en charge de l'affichage 4K à 30 Hz |
14) Puissant double/ quadruple cœur processeur |
|
SoC |
Intel® Celeron® N3350 ( jusqu'à à 2,40 GHz), |
|
Intel® Pentium® N4200 ( jusqu'à à 2,50 GHz), |
|
|
Intel Atom® x7-E3950 ( jusqu'à à 2,00 GHz) |
|
|
# de cœurs |
2 (Intel® Celeron® N3350) |
|
4 (Intel® Pentium® N4200, Intel Atom® x7-E3950) |
|
|
Graphique |
Graphiques Intel® HD 500/505 |
|
VPU |
À déterminer |
|
Système Mémoire |
Double canal . LPDDR4 2400MT/s jusqu'à à 8 Go |
|
Capacité de stockage |
En haut à 128 Go |
|
BIOS |
UEFI |
|
RTC |
Oui |
|
Wake-on-LAN ( WoL ) |
Oui |
|
Chien de garde minuteur |
Oui |
|
PXE |
Oui |
|
Compatibles en fonctionnement système |
Microsoft Windows 10 complet version , Windows IdO Noyau , Linux (Ubuntu, Yocto ) |
|
Du pouvoir exigence |
12V DC-in @ 5A |
|
Du pouvoir la fourniture taper |
AT/ATX ( mode AT par défaut ) |
|
Du pouvoir consommation ( typique ) |
À confirmer |
|
Dimensions (L x l) |
3.37″ x 2.22″ (85.6mm x 56.5mm) |
|
Température de fonctionnement |
32°F ~ 140°F (0°C ~ 60°C) |
|
Température de stockage |
-40°F ~ 176°F (-40°C ~ 80°C) |
|
Humidité de fonctionnement |
0% ~ 90% relatif humidité , sans condensation |
|
Certificat |
CE, FCC Classe A |
|
Refroidissement |
Sans ventilateur |
|
Code SH |
8473302000 |
|
Pays d' origine |
Taïwan |
|
Longévité |
2031 |
|
Affichage |
|
|
HDMI |
1x HDMI 1.4b |
|
DP |
1x DP 1.2 via USB Type- C |
|
MIPI DSI/ eDP |
N / A |
|
E/S |
|
|
l'audio |
Plaquette à 6 broches ( entrée micro / ligne dehors ) |
|
USB |
3x USB 3.2 Gen 1 Type -A |
|
1x USB 3.2 Gen 1 Type- C |
|
|
2x USB 2.0 via plaquette 10 broches |
|
|
UART |
2x port de débogage UART ( Tx / Rx ) (en -tête de broche ) |
|
Port série |
N / A |
|
interface disque dur |
N / A |
|
Fente d'extension |
1x connecteur FPC pour panneau de support |
|
AIO/DIO |
|
|
CHAPEAU 40 broches |
1 |
|
Bus GP 100 broches |
N / A |
|
Emplacement SIM |
Passant par panneau de support |
|
Les autres |
TPM 2.0 à bord |
|
Connectivité |
|
|
Ethernet |
1x GbE ( Realtek RTL8111G-CG) |
|
Wi -Fi 5/6 |
En option ( via . M.2 2230 sur la carte porteuse ) |
|
Bluetooth |
En option ( via . M.2 2230 sur la carte porteuse ) |
|
LTE/4G/ 5G |
En option ( via . M.2 3052 sur la carte porteuse ) |
Quoi vous pouvez atteindre avec UP 4000 ?
UP Board est conçu à aider développeurs Fabriquer leur rêves viens vrai . Avec l' UP Board, les développeurs peuvent réaliser leur produit et alors mouvement sur la Suivant phase de développement , qui est de masse fabrication .
UP peut être utilisé pour Masse production depuis la production , conception critères , et validation essais suivre la industriel norme . Avec un large gamme extensible _ choix , c'est facile à modifier le conseil de l'UP selon à projet exigences .
Avec UP, tout est possible . La la beauté de l' IoT est que la créativité des makers n'a pas limites . Ponts UP la écart de loisir à avenir affaires !
Vertical Marchés

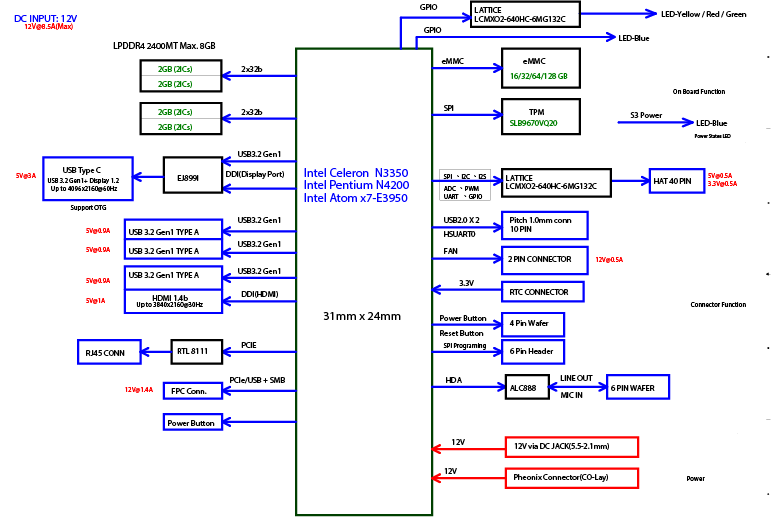

Bloquer Diagramme
Codes de commande des produits UP 4000 :
» UP-APL03C2F-A10-0216
» UP-APL03C2F-A10-0232
» UP-APL03C2F-A10-0432
» UP-APL03P4F-A10-0432
» UP-APL03P4F-A10-0864
» UP-APL03X7F-A10-0464
